Jörn Utzon, Opera de Sydney

Tras obtener el triunfo en un concurso internacional, en 1959 iniciaba el arquitecto danés Jörn Utzon la construcción de su controvertido edificio de la Opera House de Sydney, en Bennelong Point, en la idea que el mismo arquitecto definía como "de gajos de naranja". Los extraordinarios complejos problemas de ingeniería a los que tuvo que hacer frente Utzon provocaron el retraso en la realización del proyecto, que el ingeniero había anunciado finalizar en tres años y con un coste de tres millones de dólares australianos, cuando el edificio se concluyó quince años después de su inicio, con un coste total de 102 millones de dólares. Utzon había renunciado al proyecto ya que la calidad del sonido interior del edificio no correspondía a su espectacularidad exterior.

El edificio, que se estructura bajo una serie de cascos marinos, alberga varios complejos teatrales, todos ellos organizados sobre ejes de centralidad y axialidad. Tiene más de 1.000 salas, la mayoría de ellas dedicadas a estudios de música, con una capacidad para más de 5.000 personas cómodamente sentadas.

La Ópera de Sídney o Casa de la Ópera de Sídney, situada en la ciudad de Sídney, estado de Nueva Gales del Sur, Australia, es uno de los edificios más famosos y distintivos del siglo XX. Declarado en 2007 Patrimonio de la Humanidad, fue diseñado por el arquitecto danés Jørn Utzon en 1957 e inaugurado el 20 de octubre de 1973, con presencia de la reina Isabel II del Reino Unido.

En el edificio se realizan obras de teatro, ballet, ópera o producciones musicales. Es sede de la compañía Ópera Australia, la Compañía de Teatro de Sídney y la Orquesta Sinfónica de Sídney. Está administrada por la Opera House Trust, un organismo público bajo supervisión del Ministerio de Arte de Nueva Gales del Sur.

La Opera esta construida sobre una pequeña península del lado sur de la bahía de Sydney. En una zona de parques de la ciudad, donde se levantan edificios de oficinas.

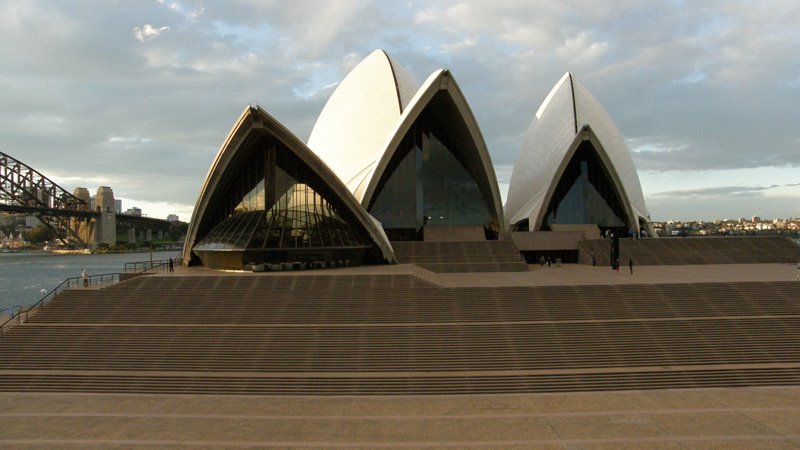

La Casa de la Ópera de Sídney es una construcción expresionista con un diseño radicalmente innovador, conformado por una serie de grandes conchas prefabricadas, cada una tomada de la misma semiesfera, que forman los tejados de la estructura. El Teatro de la Ópera cubre 1,8 hectáreas (4,5 acres de tierra). Tiene 183 metros (605 pies) de largo y alrededor de 120 metros (388 pies) de anchura máxima. Se apoya en 580 pilares hundidos hasta una profundidad de 25 metros bajo el nivel del mar. Su fuente de alimentación tiene una capacidad equivalente al consumo eléctrico de una ciudad de 25.000 personas. La energía es distribuida por 645 kilómetros de cable.

Aunque a las estructuras de los tejados de la Casa de Ópera de Sídney se las denomina comúnmente como cáscaras (como en este artículo), éstas de hecho no lo son en el sentido arquitectónico de la palabra, ya que están formadas por paneles prefabricados de hormigón que se apoyan en costillas prefabricadas del mismo material.

Las cáscaras están recubiertas con 1.056.006 azulejos de colores blanco brillante y crema mate, formando un tenue patrón en "V" invertida (chevrón); aunque vistas desde la distancia parecen de color blanco uniforme. Los azulejos fueron fabricados por la empresa sueca Höganäs AB y aunque están diseñados para que se limpien solos, se realiza un mantenimiento periódico de limpieza y reemplazo.

Los dos grupos mayores de bóvedas que conforman el techo del teatro pertenecen cada uno al Salón de Conciertos (Concert Hall) y al del Teatro de la Ópera (Opera Theater). Los otros salones tienen como techo las agrupaciones más pequeñas de bóvedas. La escala de las cáscaras fue elegida para reflejar las necesidades de altura en el interior, con espacios bajos en la entrada que se elevan sobre las zonas de asientos hasta llegar a las altas torres de escena.

Un grupo mucho más pequeño del sistema de cáscaras se encuentra a un lado de las entradas y de la escalinata monumental y del restaurante de Bennelong.

El interior del edificio está construido en granito rosa extraído de la región de Tarana, madera y contrachapado proveniente de Nueva Gales del Sur.

La estación de acceso más cercana es Circular Quay Station. Otros accesos son la terminal del ferry y la terminal de autobús. Dentro de la ciudad está situado en el distrito de Central Business District (CBD).

La construcción consta de dos elementos claramente diferenciados. Una base maciza y unas cubiertas sobre ella de aspecto ligero. La primera es, de hecho, el edificio propiamente dicho y distribuye todos los espacios de servicio: camerinos, salas de ensayo, almacenes, oficinas y biblioteca. Está concebido como un zócalo para la cubierta superior, pero también se ha interpretado como una gran meseta elevada sobre la que se “sirve” el espectáculo, y su plano superior, completamente horizontal, sólo se rompe para conformar las gradas del público de las dos salas –una para ópera y otra para conciertos- y para permitir el acceso puntual desde debajo por escaleras. Esta explanada superior se dobla a la calle en forma de gran escalinata, en toda su anchura. Todo el edificio zócalo es anguloso y recubierto de piedra oscura, con lo que se da una. imagen de solidez tectónica. Incluso las aberturas practicadas parecen haber sido hechas después de construir las fachadas, de manera que la misma piedra se levanta formando una visera a la ventana.

La otra parte del edificio, la cubierta, consiste en una serie de conchas triangulares apoyadas en un vértice y abiertas hacia arriba como retando a la estabilidad. Estas conchas cubren los tres espacios de concurrencia pública: el teatro de ópera, el auditorio para conciertos y el restaurante. Cada una de las salas se cubre con cuatro parejas de valvas y el restaurante con dos parejas.

El planteamiento plástico de estas cubiertas responde a criterios opuestos a los de la parte inferior: se trata de superficies curvas, blancas, brillantes y que representan una idea de fragmentación contraria a la idea unitaria del zócalo.

Estas ideas directoras del edificio eran muy claras desde la presentación del proyecto al concurso hasta el final de la obra. Durante la ejecución material fue muy difícil para Utzon mantener la fidelidad a ellas por parte de todos los agentes implicados en el proceso. La necesidad de trabajar con formas calculables y que se pudieran construir por piezas no se ajustaba fácilmente a una forma salida del gesto y de la imaginación.

Lugares e instalaciones de funcionamiento

La Casa de la Ópera de Sídney contiene cinco teatros, cinco estudios de ensayos, dos salas principales, cuatro restaurantes, seis bares y numerosas tiendas de recuerdos.

Los cinco teatros son los siguientes:

• El Concert Hall o Sala de Conciertos, con 2.679 asientos, contiene el magnífico órgano de la Ópera de Sídney, el órgano mecánico más grande del mundo, con unos 10.000 tubos.
• El Opera Theatre o Teatro de Ópera, con 1.547 asientos, es el espacio principal de la compañía Ópera de Australia; también es utilizado por la Compañía Australiana de Ballet.
• El Drama Theatre o Teatro para Drama, con 544 asientos.
• La Sala de Música, con 398 asientos.
• El Studio Theatre, con 364 asientos.

Además de producciones de teatro, las instalaciones de la Casa de la Ópera de Sídney también se utilizan para otro tipo de funciones, tales como bodas, fiestas y conferencias.

Para este tipo de acontecimientos el teatro posee las siguientes salas menores:

• Sala de grabaciones
• Sala de exposiciones
• Hall de recepción
• Cinco salas de ensayo
• 42 camerinos
• 2 restaurantes
• 6 bares para el teatro
• 6 vestíbulos, salas de estar
• Oficinas para la administración
• Librería y archivos
• "Sala verde" para los artistas y el personal (bar, comedor, sala de estar)
• Planta y áreas de operación para instalaciones eléctricas, aire acondicionado...
• Paseo de granito alrededor de toda la "Opera House"

En total hay alrededor de 800 ambientes diferentes o salas en todo el complejo. El edificio cuenta con más de 2.200 puertas.

Diseño y construcción

En el terreno escogido para la construcción del complejo, se encontraba el antiguo Fuerte Macquarie, convertido entonces en depósito de tranvías, que debió ser demolido en 1958. Al año siguiente comenzó formalmente la construcción. El proyecto fue ejecutado en tres etapas:

1. La etapa I (1959–1963) consistió en el construir el podio superior;
2. La etapa II (1963–1967) consistió en la construcción de las bóvedas externas;
3. La etapa III (1967–1973) consistió en el diseño interior y la construcción.

La estructura aligerada en forma de bóveda estaba inicialmente indefinida geométricamente , pero casi desde el principio del proceso de diseño del edificio las bóvedas fueron proyectadas como una serie de parábolas apoyadas por una estructura prefabricada de costillas. Tuvieron que encontrar una manera por la cual construir de forma económica las bóvedas de forma prefabricada, porque usar encofrado "in-situ" hubiera acarreado un costo desmesurado.

Desde 1957 hasta 1963 el equipo de diseño barajó por lo menos doce diferentes interaciones en la forma de las cáscaras (esquemas incluyendo parábolas, costillas circulares y las elipsoides) antes de que una solución realizable fuera terminada.

El trabajo de diseño sobre las cáscaras implicó una de las aplicaciones más tempranas de las computadoras en el análisis estructural para entender el complejo sistema de fuerzas que recibirían las cáscaras. En la mitad del año 1961 el equipo de diseño encontró una solución al problema: todas las cáscaras son creadas como secciones de una esfera. De esta manera la forma esférica fue la finalmente usada en el diseño final. La esfera al ser la superficie curva tridimensional más sencilla abría un gran abanico de posibilidades en el diseño así se convertía en la forma geométrica más simple y fácil de controlar. En un esfera el grado de curvatura es igual en todos los puntos de la misma.

El logro de esta solución evitó la necesidad de la construcción del costoso encofrado permitiendo el uso de las unidades prefabricadas. Ingenieros de Ove Arup & socios comprobaron in situ la construcción y colocación de las piezas de la bóveda, en la cuál se utilizó un innovador sistema de sujeción de acero denominado arco de construcción para apoyar las diversas azoteas antes de la terminación. Así para la forma de la estructura de las vigas se uso un sistema de abanico. Las vigas partían de un punto abriéndose como un abanico siendo su trazado el de los meridianos de la esfera haciendo que la línea que las define tendría para todas las vigas el mismo radio: 460 pies.

Con la fabricación en la misma obra su construcción se simplificó de sobre manera sobre todo porque las carcasas son fragmentos de una misma esfera de un radio de alrededor de 75 metros (246 pies). Al trabajar con una esfera no sólo se simplificaban la construcción si no que también los cálculos.

La estructura del edificio es de hormigón armado.

Las azoteas del teatro se cubren con 1.056 millones de azulejos blancos brillantes y cremas en acabado mate fabricados en Suecia, sin embargo en la distancia los azulejos parecen solamente blancos.

El interior del edificio está compuesto de granito rosado extraído de Tarana, madera y contrachapado proveniente de Nueva Gales del Sur.

Primera etapa: El podio (1959-1963)

La primera fase de las obras comenzó el 5 de diciembre de 1958, por la empresa constructora con sede en Sídney Lend Lease Corporation. El gobierno decidió iniciar las obras inmediatamente, temiendo que el financiamiento o la opinión pública, pudiera revertir y retrasar o incluso cancelar la obra. Pero esa decisión se encontró con el problema que los diseños estructurales más importantes todavía no estaban realizados (lo más notable las velas, que seguían siendo parabólicas en ese momento). Para el 23 de enero de 1961, sólo se habían empleado 47 semanas de trabajo, este retraso en la obra se debía principalmente debido a las dificultades inesperadas (inclemencias meteorológicas, construcción que comienza antes de que los dibujos apropiados de la construcción hubieran sido preparados, cambios de los documentos originales del contrato). Finalmente, el 31 de agosto de 1962 se terminó el podio.

El comienzo prematuro y forzado de la obra condujo a problemas finales muy significativos, el mayor de los cuáles fue la construcción de las columnas del podio que debían sustentar el techo, con una resistencia menor que la necesaria para poder sustentar la estructura proyectada de la azotea. Este error llevó a que la cubierta tuviera que ser redefinida por lo que su diseño sufrió una variación respecto al diseño original.

Segunda etapa: Las bóvedas externas (1963-1967)

La estructura aligerada en forma de bóveda estaba inicialmente indefinida geométricamente, pero casi desde el principio del proceso de diseño del edificio, las bóvedas fueron proyectadas como una serie de parábolas apoyadas por una estructura prefabricada de costillas. Este planteamiento tuvo la oposición de la firma inglesa Ove Arup y socios, cuyos ingenieros no podían encontrar una solución aceptable para construirlas.

Tuvieron que encontrar una manera por la cual construir de forma económica las bóvedas de forma prefabricada, porque usar encofrado "in-situ" hubiera acarreado un costo desmesurado. La repetición de esta técnica en la azotea también hubiera sido demasiado costosa.

Desde 1957 hasta 1963 el equipo de diseño barajó por lo menos doce diferentes interacciones en la forma de las bóvedas (esquemas incluyendo parábolas, costillas circulares y las elipsoides) antes de hallar que una solución realizable.

El trabajo de diseño sobre las cáscaras implicó una de las aplicaciones más tempranas de las computadoras en el análisis estructural para entender el complejo sistema de fuerzas que recibirían las bóvedas. En la mitad del año 1961 el equipo de diseño encontró una solución al problema: todas las bóvedas son creadas como secciones de una esfera.

Existe una gran controversia sobre a quién atribuir esta solución original. Inicialmente fue atribuida a Utzon. Una carta a de Ove Arup a Ashworth, un miembro del comité ejecutivo de la Sídney ópera house, dice:

Utzon vino con una idea de hacer todas las bóvedas con una curvatura uniforme en todas las partes y en ambas direcciones.¹¹

Peter Jones, autor de la biografía de Ove Arup, indica que «...el arquitecto y sus partidarios igualmente dijeron recordar el preciso momento eureka...; los ingenieros y algunos de sus asociados, con igual convicción, recuerdan la discusión tanto en el centro de Londres como en la casa de Ove;». Jones concluye que "la evidencia existente muestra que Arup examinó varias posibilidades para la geometría de las bóvedas (shells), desde parábolas a elipsoides y esferas". Por su parte, Yuzo Mikami, un miembro del equipo de diseño, presentó una visión completamente opuesta en su libro sobre proyecto titulado Utzon's Sphere.

Es poco probable que la verdad definitiva sea conocida en algún momento, pero hay un claro consenso sobre el hecho de que el trabajo realizado por el equipo de diseño es de una gran calidad. De hecho para la primera parte del proyecto, tanto Utzon como Arup y Ronald Jenkins (socio de Ove Arup) jugaron un papel significativo en el desarrollo del proyecto.

Como Peter Murray estableció en The Saga of the Sydney Opera House:

...los dos hombres y sus respectivos equipos mantuvieron una colaboración que se notó en la productividad y, a pesar de los muchos traumas, fue observado por la mayoría de los implicados en el proyecto como un punto alto de la colaboración entre arquitectos e ingenieros.

De esta manera la forma esférica fue la finalmente usada en el diseño final. La esfera, al ser la superficie curva tridimensional más sencilla, abría un gran abanico de posibilidades en el diseño, y se convertía así en la forma geométrica más simple y fácil de controlar. En una esfera el grado de curvatura es igual en todos los puntos de la misma.

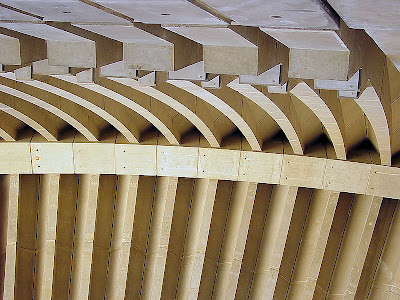

Las bóvedas fueron construidas por Hornibrook Group Pty Ltd, quiénes eran también responsables de la construcción en la tercera etapa. Hornibrook fabricó las 2400 costillas prefabricadas y 4000 paneles de la azotea en una fábrica en el mismo sitio, y también desarrolló los procesos de la construcción.

Esta técnica evitó la necesidad de construir un costoso encofrado, recurriendo al uso de unidades prefabricadas (también permitió que los azulejos de la azotea fueran prefabricados en láminas a nivel del suelo, en lugar de ser pegados individualmente sobre la bóveda en altura). Ingenieros de Ove Arup & Asociadossupervisaron personalmente la construcción y colocación de las piezas de la bóveda, en la cual se utilizó un innovador sistema de sujeción de acero, denominado arco de construcción, para apoyar las diversas azoteas antes de la terminación. Así para la forma de la estructura de las vigas se usó un sistema de abanico. Las vigas partían de un punto abriéndose como un abanico siendo su trazado el de los meridianos de la esfera haciendo que la línea que las define tuviera para todas las vigas el mismo radio: 460 pies.

Con la fabricación en el mismo lugar de la obra, la construcción se simplificó considerablemente, sobre todo porque las cáscaras son fragmentos de una misma esfera de un radio de alrededor de 75 metros (246 pies). Al trabajar con una esfera no sólo se simplificó la construcción, sino también los cálculos.

• En el cálculo, toda la casuística de los detalles, se podía aplicar a todas las bóvedas;
• La construcción se facilitaba, puesto que todas las vigas podrían ser porciones de mayor o menor tamaño de una misma viga y los moldes para la prefabricación de piezas se podía reutilizar varias veces. Así con doce encofrados se construyeron las 1498 vigas que forman el esqueleto de las bóvedas con el ahorro de tiempo y dinero que acarreó (véase imagen más abajo).

El 6 de abril de 1962 se estimó que el edificio de la Ópera podría estar finalizado entre los meses de agosto de1964 y marzo de 1965. Sin embargo el tiempo estimado fue superado y para finales de 1965, se estimaba que la segunda fase recién estaría completada en 1967.

En 1965 hubo un cambio de gobierno en el estado de Nueva Gales, asumiendo como premier Robert Askin. El nuevo gobierno cambió los equipos a cargo del proyecto, transfiriéndolo al Ministerio de Obras Públicas. Esto condujo en última instancia a la dimisión de Utzon en 1965 (véase abajo).

Tercera etapa: interior (1963-1973)

La tercera etapa de construcción estuvo destinada a los interiores. Comenzó en febrero de 1963, cuando Utzon trasladó su oficina entera a Sídney. En 1965 Utzon fue despedido y su cargo fue asumido principalmente por Peter Hall quien tomó el control de las obras, y se hizo en gran parte responsable del diseño del interior. Otras personas designadas ese año para substituir a Utzon fueron E.H. Farmer como arquitecto del gobierno, D.S. Littlemore y Lionel Todd.

Hasta ese momento (octubre de 1965) el proyecto había gastado solamente 22.9 millones de dólares, menos de un cuarto del coste final. Sin embargo los costes proyectados para el diseño en esta etapa eran mucho más significativos.

En 1966 el consejero acústico, Lothar Cremer, confirmó a SOHEC que el diseño acústico original de Utzon permitía solamente 2000 asientos en la sala principal e indicó que el incremento en el número de asientos hasta 3000 como estaba especificado en el diseño sería desastroso para la acústica del recinto.

Según Peter Jones, el diseñador de la etapa, Martin Carr, criticó la «configuración, altura y anchura del escenario, las instalaciones físicas para los artistas, la localización de los camerinos, las anchuras de puertas y sus elevaciones, y la localización del tablero de iluminación».

Los cuatro cambios más significativos al diseño después de la salida de Utzon del proyecto fueron: .

• El revestimiento del podio y el pavimento: el podio no debía ser originalmente una llanura abierta al mar, pero se hizo abierta.
• La construcción de las cristaleras: Utzon había planificado usar un sistema de parteluces contrachapados pero diseñando un sistema diferente para tratar el cristal.
• Uso de las salas: la sala principal, que había sido diseñada como sala polivalente para óperas y conciertos, se destinó finalmente a sala exclusiva de conciertos. La sala menor, diseñada inicialmente sólo para producciones teatrales, en el proyecto final quedó destinada tanto para la representación de ópera como de teatro. También fueron agregados dos teatros más. Estos cambios eran sobre todo debido a las insuficiencias en el diseño original que fue presentado a concurso, en el que no estaba claro cómo debía ser utilizada el teatro de la ópera. La disposición de los interiores fue cambiada y la maquinaria del escenario, diseñada inicialmente para estar dentro de la sala principal, fue sacada y gran parte traslada a otra zona.
• El diseño del interior: El pasillo que diseñó Utzon, su acústica y el diseño de los asientos para el interior de los pasillos principales, fueron desechados totalmente. Su diseño para el salón de conciertos también fue desechado debido a que solamente daba cabida a 2000 butacas, lo que se consideró insuficiente. Utzon empleó al consultor acústico Lothar Cremer, y sus diseños para los pasillos principales fueron modelados y revelándose más adelante de gran calidad. Las versiones posteriores de Todd, Hall y Littlemore de las dos salas principales tienen algunos problemas de acústica, particularmente para los músicos de ejecución. El foso de la orquesta en el Teatro de la Ópera es estrecho y peligroso para los músicos.

El Teatro de la Ópera fue terminado formalmente en 1973, alcanzando un coste de 102 millones de dólares. Sam Hoare, el director de Hornibrook a cargo del proyecto, indicó los costes aproximados por cada proyecto en 1973:

Etapa I: El podio construido por Civil & Civic P/L aproximadamente 5.5 millones de dólares

Etapa II: Las bóvedas construidas por M.R. Hornibrook (NSW) P/L aproximadamente 12.5 millones de dólares.

Etapa III: Interiores construidos por Hornibrook 56.5 millones de dólares.

Contratos separados: Equipo del escenario, iluminación y órgano 9.0 millones de dólares.

Accesos y otros costes 16.5 millones de dólares.

El coste original estimado en 1957 era de 3,500,000 de £ (7 millones de dólares) siendo la fecha original de terminación fijada por el gobierno el 26 de enerode 1963.
